Parametri tecnici delle vetrate e delle schermature solari

Il tema del comportamento delle parti vetrate con abbinate schermature mobili ha assunto un’importanza rilevante dopo il 2015 con l’introduzione dei requisiti minimi e dei parametri di EP_C,nd e A_sol,est e con la possibilità di accedere a forme incentivanti legate alle schermature solari mobili.

Non sempre norme sui componenti, norme sul fabbisogno e leggi parlano lo stesso linguaggio. Questo articolo vuole fissare il linguaggio fisico tecnico applicato alle vetrate e alle schermature mobili.

UNI EN 410

La norma che tratta dei componenti vetrati e delle caratteristiche luminose e solari è la UNI EN 410 (determinazione delle caratteristiche luminose e solari delle vetrate). Per la parte energetica sono indicati due parametri:

• g: trasmittanza di energia solare totale (grandezza) valutata per incidenza normale;
• SC: coefficiente di ombreggiamento (indica come si comporta la vetrata oggetto di studio in riferimento al vetro singolo di 3-4 mm SC=g/0,87).

UNI EN ISO 52022-1

La norma tratta del metodo di calcolo semplificato delle caratteristiche luminose e solari per dispositivi di protezione solare in combinazione con vetrate, in sostituzione della UNI EN 13363-1. Tra le due norme, non appaiono differenze significative.

L’ipotesi di fondo della valutazione semplificata è che la protezione solare è parallela alla vetrata e l’incidenza della radiazione è normale alla vetrata. Nella norma sono presenti i seguenti parametri:

• g: trasmittanza di energia solare totale (grandezza) della parte vetrata;
• g_tot: trasmittanza di energia solare totale (grandezza) della parte vetrata in combinazione con la protezione solare.

UNI EN 14501

UN EN 14501 è dedicata ai produttori di tende e chiusure oscuranti e descrive le caratteristiche prestazionali per il benessere termico e visivo. La norma si applica all’intera gamma di chiusure oscuranti, tendoni e tende definite nella EN 12216 definiti come “dispositivi di protezione solare”. I prodotti valutati con questa norma sono paralleli alle vetrature. I parametri presenti sono:

• g: della sola vetratura (trasmittanza di energia solare totale) – (grandezza);
• g_tot: fattore della combinazione di vetratura e di dispositivo di protezione solare;
• F_C: fattore di schermatura F_C=g_tot/g).

Per poter esprimere il valore di g_tot i produttori di sistemi schermanti devono riferirsi a vetrate standard riportate nella norma. In assenza di indicazioni specifiche la vetrata standard di riferimento è un doppio vetro con rivestimento basso emissivo come indicato in tabella.

Tabella UNI EN 14501 – Allegato A – vetrate di riferimento per valutazione g_tot

UNI TS 11300-1

UNI TS 11300 sono necessarie alle valutazioni per il rispetto dei requisiti minimi e in particolare per il calcolo dei seguenti requisiti: EP_H,nd EP_C,nd, EP_gl,tot, A_sol,est, g_gl+sh

Nella norma, sono definite le seguenti grandezze e pedici:

• g: trasmittanza di energia solare totale (grandezza);
• F: fattore di riduzione del flusso solare (grandezza);
• gl: vetro (pedice);
• n: incidenza normale (pedice);
• ob: ostacoli esterni (pedice);
• sh: ombreggiatura, schermatura (pedice);
• shut: chiusura oscurante (pedice);
• with: presenza di schermatura (pedice).

Unendo grandezze e pedici si trovano impiegati i seguenti parametri:

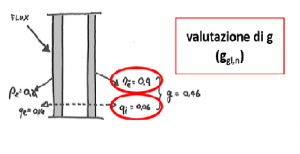

• g_gl,n: trasmittanza di energia solare della parte trasparente del componente per incidenza normale;
• g_gl: trasmittanza di energia solare della parte trasparente del componente;

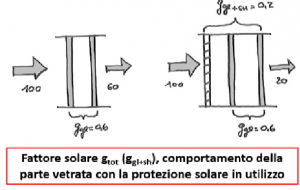

• g_gl+sh: trasmittanza di energia solare della parte trasparente del componente quando la schermatura è utilizzata;
• f_sh,with: frazione di tempo i n cui la schermatura solare è utilizzata;

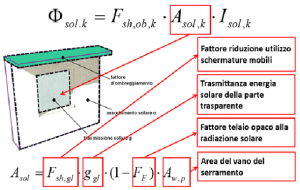

• F_sh,gl: fattore di riduzione degli apporti solari relativo alle schermature mobili:
• F_sh,ob: fattore di riduzione per ombreggiatura relativo ad ostruzioni esterne, aggetti orizzontali e verticali (fissi);
• U_w+shut: trasmittanza termica del componente trasparente e della chiusura oscurante insieme.

Nelle valutazioni di progetto A1 e standard A2 si prende in considerazione solo l’effetto delle schermature mobili applicate in modo solidale all’involucro edilizio e non liberamente smontabili e montabili dall’utente.
