Fapim spa

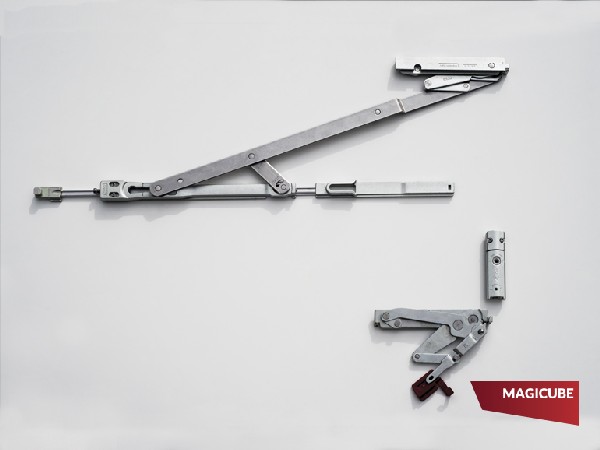

Cerniera Magicube di Fapim

Magicube è l'innovativa soluzione Fapim per aperture con cerniera nascosta.

Magicube è l’innovativa soluzione Fapim per aperture con cerniera nascosta. Universale ed applicabile su ogni profilo a camera europea, in un’unica versione, permette un’apertura di 180° della finestra, raggiungendo una portata di 130 kg senza la necessità di alcun kit supplementare, e di 170 Kg con l’apposito kit.

Semplice nelle regolazioni tridimensionali micrometriche, permette un facile montaggio dei componenti ed una rapida istallazione, con un unico operatore.

La cerniera invisibile Magicube e la nuova martellina Iris senza basetta forniscono alla finestra una linea essenziale ed elegante, coniugando contenuti tecnici e design di prodotto. Disponibile per finestre con apertura ad anta ed anta ribalta, ad una e due ante, si integra perfettamente con tutti gli altri articoli delle linee Galicube e Galiplus 2.

Un’attenta ed accurata progettazione ha permesso di studiare e realizzare un cinematismo brevettato, costituito da leve, perni e fori in tolleranza. L’assenza di asole per la movimentazione della cerniera e quindi della finestra oltre a ridurre i giochi di funzionamento garantisce una maggiore precisione e minore usura nel tempo.

La particolare conformazione delle leve delle cerniera inferiore e superiore, con l’estremità a rostro, consente un forte bloccaggio a contrasto, a finestra chiusa, che si oppone all’azione del vento ed evita infiltrazioni d’aria, scuotimenti, vibrazioni e rumorosità della finestra.

Accorgimenti tecnici, semplici ma efficaci, permettono di ridurre le operazioni ed il tempo di istallazione del meccanismo. Il montaggio dei vari accessori è semplice e intuitivo, senza la necessità di effettuare forature, usare dime di posizionamento, né prendere alcuna misura.

Il montaggio dell’anta nel telaio è altrettanto rapido e semplice, realizzabile da un unico operatore, anche per finestre di grandi dimensioni e peso. L’anta infatti si inserisce in posizione wasistas in modo del tutto analogo ad un’anta ribalta tradizionale. La conformazione di Magicube permette inoltre l’istallazione dell’anta anche quando c’è pochissimo spazio di manovra sia nella parte inferiore che superiore.

Magicube è dotato di sistema di regolazioni tridimensionale brevettato. Le tre regolazioni orizzontale, verticale ed in pressione della guarnizione sono micrometriche e si effettuano agendo direttamente sulle rispettive viti utilizzando una chiave esagonale.

Sono disponibili due diverse versioni di braccio, entrambe dotate di regolazione orizzontale micrometrica. Con il braccio lungo possono essere realizzate finestre con larghezza da 700 mm a 1.700 mm. La particolare conformazione del braccio corto consente invece la realizzazione di finestre di piccole dimensioni con larghezza minima di 422 mm.

La cerniera per aperture ad anta od anta abbinata è dotata della stessa facilità di montaggio, regolazione e dell’elevata portata della versione per anta ribalta. La parte superiore è composta da due elementi collegabili tramite un dispositivo a camma, per consentire l’agevole montaggio e smontaggio dell’anta.

Magicube forma un perfetto connubio con la linea di cremonesi e martelline Olimpo, caratterizzata da un’assoluta novita? nel design, curato in ogni dettaglio per garantire prodotti esteticamente innovativi, dalle linee pulite e asciutte, ergonomiche ed essenziali. La pulizia formale della linea Olimpo e? valorizzata dalle diverse finiture disponibili, che concorrono a rispondere al meglio alle esigenze qualitative ed estetiche piu? alte.
